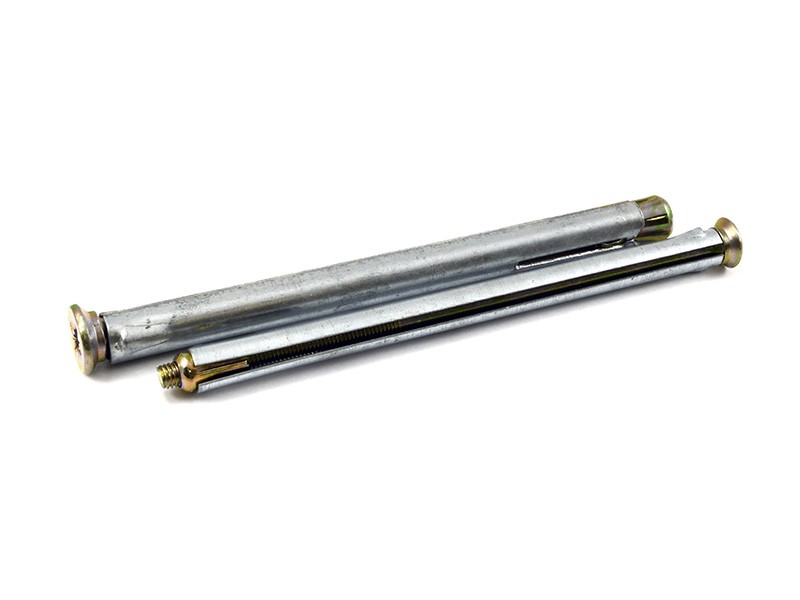

Металлический рамный анкер предназначен для крепления деревянных, металлических рам и деревянных коробок к бетонному основанию, строительному камню, кирпичу.
Рамный анкер используют при монтаже металлических дверей и оконных рам в бетонные и кирпичные стены.
Рамный анкер состоит из стальной разрезанной втулки, винта с потайной головкой PZ-3 и конусной гайки.
| Диаметр анкера, мм | 9,60-9,90 |
| Диаметр винта, мм | М6 |
| Диаметр гайки, мм | 9,70-9,90 |
| Длина винта, мм | 128,0 |
| Длина анкера, мм | 112,0 |
| Размер головки, мм | 12,85-13,20 |
| Высота головки, мм | 3,00 |
| Диаметр сверла, мм | 10,00 |
| Мин. длина отверстия при сквозном монтаже, мм | 130,0 |
| Мин. глубина анкеровки, мм | 30,0 |
| Макс. полезная длина, мм | 82,0 |
| Мин. вырывающая сила, кН (бетон В25) | 5,50 |
| Мин. вырывающая сила, кН (кирпич) | 5,10 |
| Мин. вырывающая сила, кН (легкий бетон) | 1,90 |
| Мин. срезающая сила, кН (бетон В25) | 4,90 |
