Технические характеристики
| Серия |
Easy9
|
|
|---|---|---|
| Область применения |
Распределение
|
|
| Тип продукта |

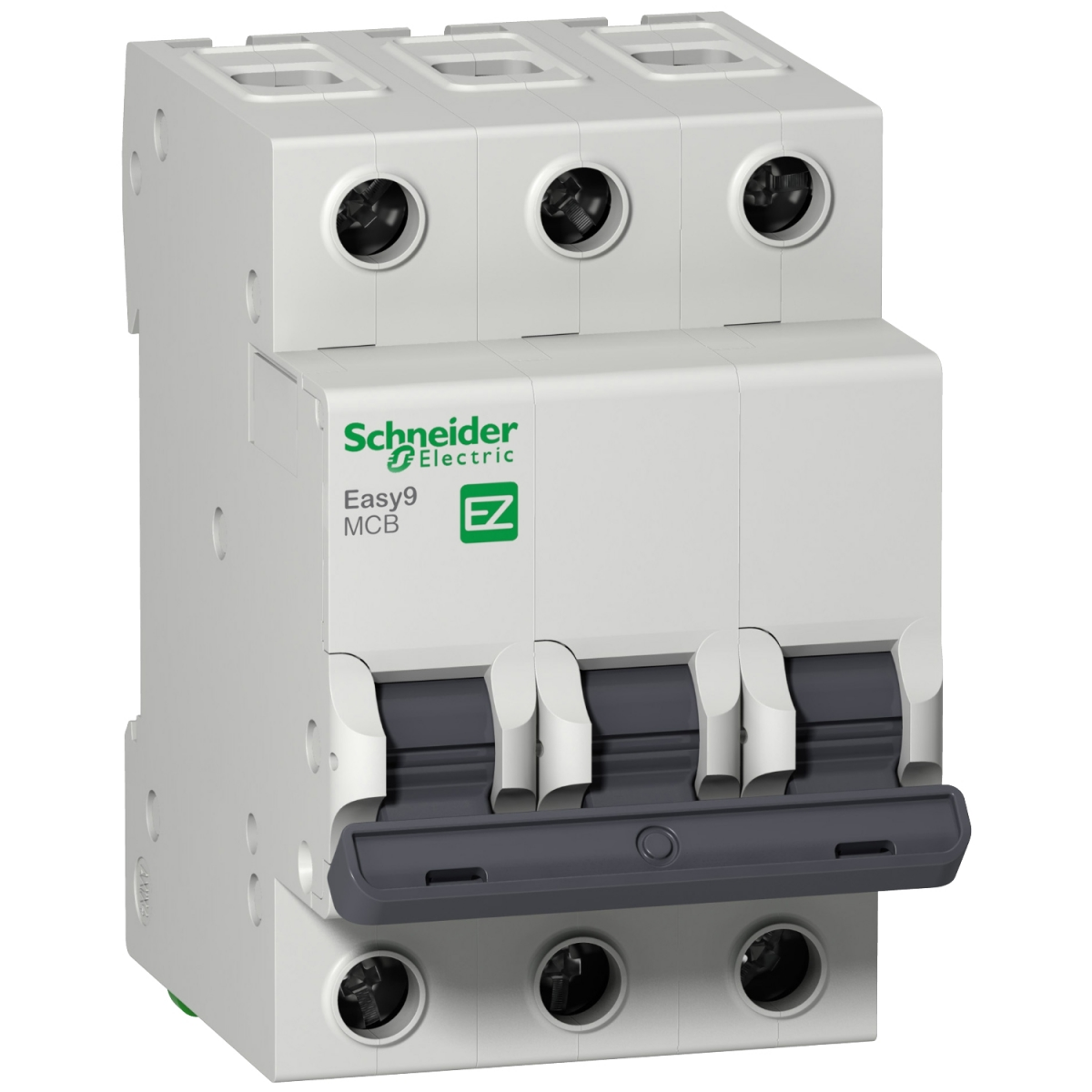

Миниатюрный автоматический выключатель
|
|
| Краткое название устройства |
Easy9 модульные автоматические выключатели
|
|
| Описание полюсов |
3P
|
|
| Число защищенных полюсов |
3
|
|
| [In] номинальный ток |
63 А
|
|
| Тип сети |
Переменный ток
|
|
| Технология расцепителя |
Термомагнитный
|
|
| Код кривой |
C
|
|
| Отключающая способность |
4500 А Icn в 230 В переменный ток 50/60 Гц в соответствии с IEC 60898-1
4500 А Icn в 400 V переменный ток 50/60 Гц в соответствии с IEC 60898-1 |
|
| Соответствие требованиям по изоляции |
Да в соответствии с IEC 60898-1
|
| Частота сети |
50/60 Гц
|
|
|---|---|---|
| [В] Номинальное рабочее напряжение |
400 V переменный ток 50/60 Гц
|
|
| Предел электромагнитного отключения |
5...10 x In
|
|
| [Ics] номинальная рабочая отключающая способность |
4,5 кА 100 % Icn в 400 V переменный ток 50/60 Гц в соответствии с IEC 60898-1
|
|
| [Ui] Номинальное напряжение изоляции |
500 В переменный ток 50/60 Гц в соответствии с IEC 60898-1
|
|
| [Up] номинальное импульсное выдерживаемое напряжение |
4 кВ в соответствии с IEC 60898-1
|
|
| Индикатор положения контакта |
Да
|
|
| Тип привода |
Рычаг управления
|
|
| Индикатор наличия напряжения |
Без
|
|
| Исполнение |
Защелкивающийся
|
|
| Монтажная опора |
DIN-рейка
|
|
| Шаг 9 мм |
6
|
|
| Высота |
81 мм
|
|
| Ширина |
54 мм
|
|
| Глубина |
66,5 мм
|
|
| Цвет |
Серый (RAL 7035)
|
|
| Механическая износостойкость |
10000 циклы
|
|
| Электрическая износостойкость |
4000 циклы
|
|
| соединения – клеммы |
Зажим туннельного типа (Верхняя или нижняя) 1…25 мм² Гибкий
Зажим туннельного типа (Верхняя или нижняя) 1…35 мм² Жесткий |
|
| момент затяжки |
3,5 Н-м Верхняя или нижняя
|
|
| защита от замыкания на землю |
Без
|
| Стандарты |
IEC 60898-1
|
|
|---|---|---|
| Сертификаты |
ГОСТ Р
|
|
| Степень защиты IP |
IP20 в соответствии с IEC 60529
|
|
| степень загрязнения |
2
|
|
| Подготовка к работе в тропических условиях |
2
|
|
| относительная влажность |
95 % в -25…60 °C
|
|
| Рабочая температура |
-25…60 °C
|
|
| Температура окружающей среды при хранении |
-40…85 °C
|
